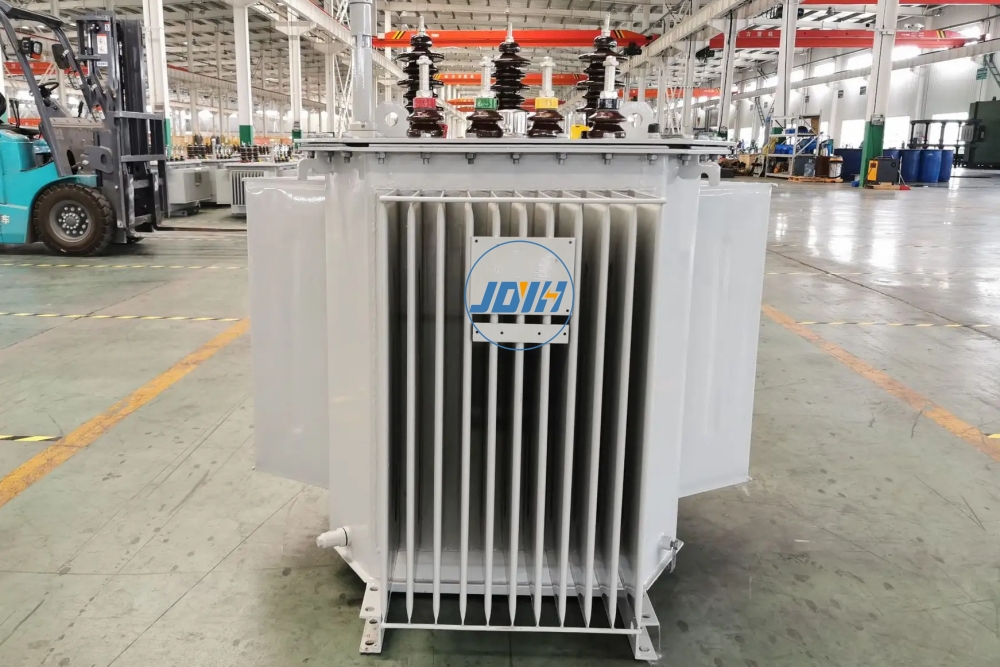

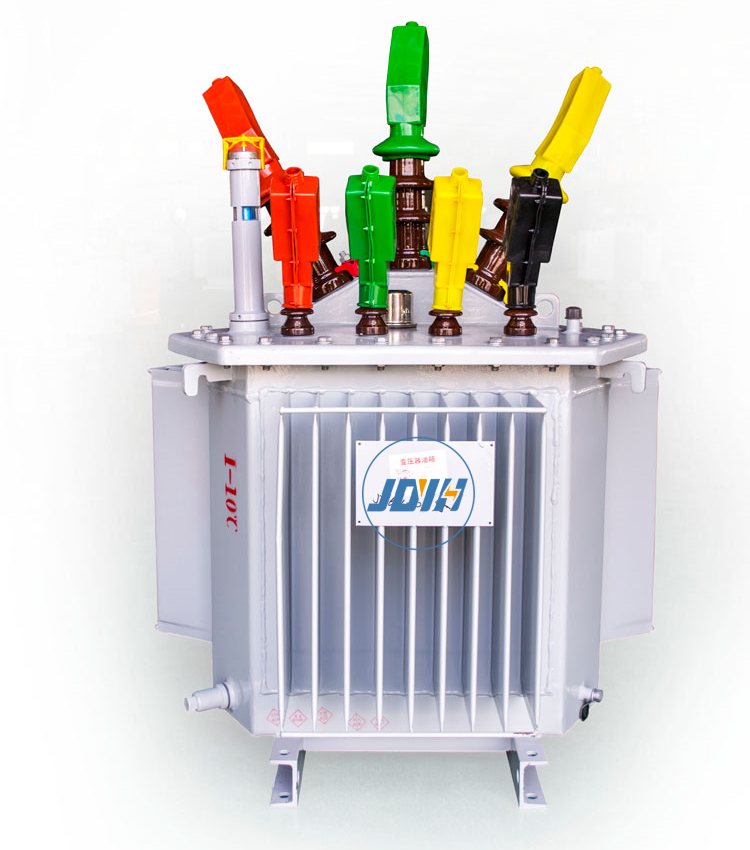

Трехмерный силовой трансформатор со спиральным сердечником

Трехмерный трансформатор со спиральным сердечником ломает традиционную плоскую конструкцию и принимает трехмерную симметричную конструкцию. А поскольку в магнитной цепи нет воздушного зазора, обмотка становится плотнее, направление магнитной проницаемости полосы из кремнистой стали полностью согласовано, три колонки сердечника расположены в равностороннем треугольном трехмерном порядке, длина трех магнитных цепей одинакова, и они самые короткие, и нет материальных затрат на обработку. Это является высокоэффективным и энергосберегающим трансформатором, в котором используются обычные материалы, и характеризуется меньшим шумом и более компактной конструкцией. Его выдающиеся показатели по снижению потерь и экономии материалов полностью соответствуют политике энергосбережения Китая, поэтому широко используется в высотных зданиях, коммерческих центрах, аэропортах, туннелях, химических заводах, атомных электростанциях, судостроительных заводах и других важных или особых экологических местах

Трехмерный распределительный трансформатор со спиральным сердечником является новым высокоэффективным и энергосберегающим продуктом. По сравнению с традиционными трансформаторами он имеет следующие особенности: низкий уровень шума при работе

В соответствии со стандартом шума JBT10088-1999 шумы серий S20-M. RL и S13-M снижаются примерно на 7-9 дБ. Равновесие трех фаз

Трехмерный треугольный спиральный сердечник состоит из трех одинаковых одиночных рамок, три колонки сердечника расположены в равностороннем треугольном порядке, длина магнитных цепей трех колонок сердечника является одинаковой, а магнитные цепи полностью симметричны, поэтому три фазы могут находиться в равновесии

Рама и прокладка распределены вокруг корпуса, прокладка прижимается железной прижимной пластиной в центре, а трехфазная сила равномерна и симметрична. Площадь прессования катушки на 15,7% больше, чем при плоской компоновке. Зажим представляет собой трехмерную треугольную рамную конструкцию, сваренную в единое целое, благодаря стабильности трехмерного треугольника общая прочность велика, так что трехфазная сила одинакова
